摘要
IPS屏幕是一種廣泛應用于電子設備中的顯示屏技術。IPS是“In-Plane Switching”的縮寫，意為“面內切換”。它是一種液晶顯示技術，IPS彩屏具有以下優點：
· 視角廣：IPS彩屏具有較大的視角范圍，可以在不同角度下保持穩定的色彩和對比度，避免了傳統液晶屏幕因觀看角度變化而產生的色彩失真或亮度變化。這使得IPS彩屏在多人觀看或需要調整觀看角度的場景中具有優勢；
· 色彩準確：IPS彩屏的色彩表現能力較強，可以呈現更準確、細膩的色彩。它具有更高的色彩還原度和更廣的視角范圍，使得圖像和視頻展示更加真實、逼真；
· 高清晰度：IPS彩屏通常具有較高的分辨率和像素密度，可以呈現細節更清晰的圖像和文字。這使得IPS彩屏在需要顯示高清內容或需要精細展示的應用場景中非常適用；
· 響應速度較快：近年來的IPS彩屏在響應速度方面也有了較大的改進，能夠實現較低的延遲和更快的響應，減少了畫面殘影和卡頓現象。
IPS彩屏因其出色的顏色表現和廣視角等優點，目前應用于各種智能設備，尤其在電子煙、TWS耳機倉、電動牙刷、話筒、儀器儀表等，為其提供個性化的創意顯示方案，受到了市場的廣泛關注。
硬件方案介紹

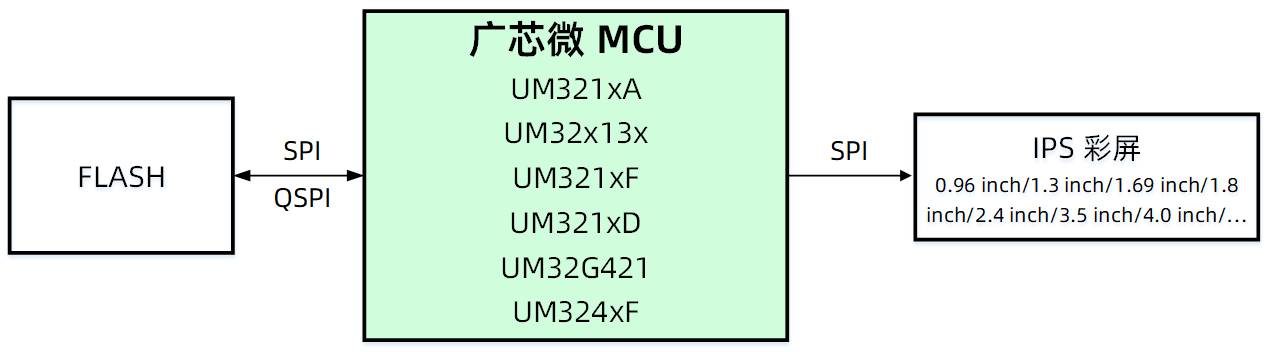

廣芯微IPS彩屏解決方案搭載廣芯微的MCU，通過普通SPI接口（或者QSPI接口）讀取外部FLASH存儲的圖片、動畫數據，再通過另外一路SPI驅動彩屏。對于0.96 inch到4 inch不同尺寸的彩屏，客戶可以選擇廣芯微不同規格的MCU來實現理想的刷屏效果，系統硬件框圖如下：

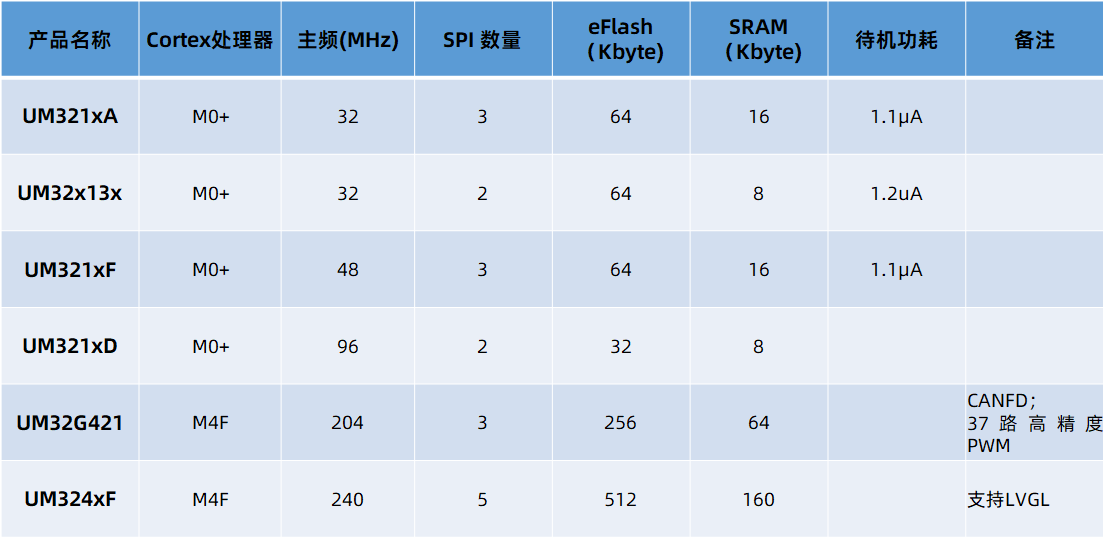

廣芯微彩屏解決方案可提供UM321xA、UM32x13x、UM321xF、UM321xD、UM32G421、UM324xF 等MCU，以滿足不同應用場景和成本需求。
軟件方案介紹
廣芯微提供完整的彩屏解決方案，包括MCU SDK完整開發套件、彩屏驅動程序、示例代碼和完整GUI實現方案，可以幫助客戶快速上手，縮短開發周期，提高開發效率，加快產品的量產。
彩屏解決方案的軟件部分包括MCU與外掛FLASH之間的SPI/QSPI底層通信，IPS彩屏SPI驅動及顯示Demo程序，GUI實現方案。廣芯微已開發出基于UM321xA、UM32x13x、UM321xF、UM321xD、UM32G421、UM324xF等系列MCU的各個IPS彩屏的完整顯示方案，并能夠提供硬件原理圖，可幫助客戶快速實現產品開發與量產。
方案性能及效果

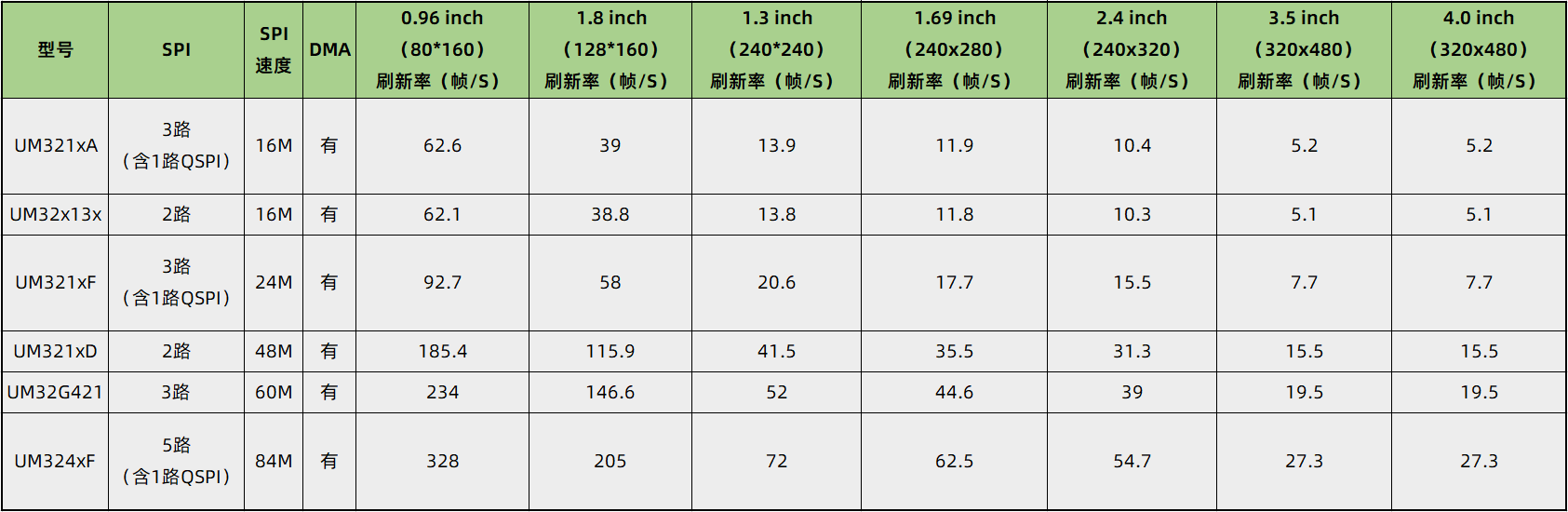

廣芯微推出一系列MCU 彩屏解決方案，接口資源和彩屏刷新率性能如下表所示（圖片、動畫數據存儲在外部FLASH）：
實際顯示效果展示：

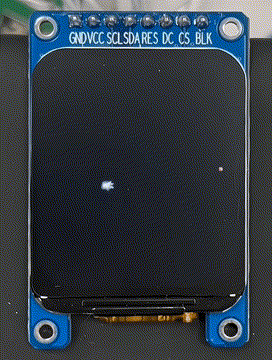

1.69寸（240*280）彩屏顯示效果
方案優勢
廣芯微IPS彩屏顯示方案中，MCU作為主控，通過SPI/QSPI接口讀取外掛FLASH中圖片數據、動畫數據，然后再通過SPI DMA方式傳輸到彩屏進行效果顯示。此方案有如下優勢：
· 準確的顏色表現、高亮度、高對比度和廣視角顯示，能夠表達較生動飽滿的色彩效果；
· 控制簡單，外圍電路易實現，項目開發周期短，能夠快速量產實現產品上市；
· 針對不同應用場景，能夠根據其他功能資源需求進行MCU選型，方便客戶定制化需求方案的開發；
· 支持4 inch以下IPS彩屏解決方案，客戶可根據屏幕尺寸大小、分辨率要求，接口方式和刷新速度進行彩屏的選擇。
總結
針對IPS彩屏解決方案開發，廣芯微提供完善的整合方案，包括SDK開發套件，彩屏底層顯示驅動，GUI生成方案，完整彩屏顯示參考Demo。此外，廣芯微可提供線上、線下全方位的技術支持，幫助客戶定位和解決開發過程中遇到的問題，助力客戶產品的快速開發和量產。
IPS彩屏解決方案參考設計Demo資料可與廣芯微聯系，請發送郵件至：sales@unicmicro.com詳情咨詢。
